充气芯模

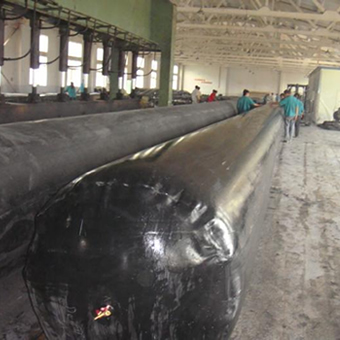

　　充气芯模又叫桥梁充气芯模，橡胶充气芯模，是一种可膨胀、收缩的圆柱袋子充气芯模，由橡胶纤维加强层硫化而制成，具有很高的抗张强度，弹性和气密性，用来形成混凝土构件的空腔，在制造空心构件时，将它放入中间，并充入压缩空气，充气膨胀后具有足够的强度来承受混凝土的压力，能代替原有的木模、竹模、钢模，打开阀门胶囊即收缩，并可以从空腔中抽出胶囊。它使用简便，经济耐用，可以多次重复使用，未充气能柔软收缩，任意折叠、卷曲，适用于钢筋混凝土构件抽孔，包括桩、屋架、屋面板柱、梁、建筑工程，水利工程(船坞、船台、码头)。施工实践证明，胶囊抽孔工艺设备简单，不仅节约材料，并且有形状多变等特点，可成圆形、椭圆形、矩形、拱形、八边形、梯形等管道。也可以成直孔、变截面孔等，可使建筑结构变轻型、薄壁空心、改变混凝土性能一直沿用刚性模板的状况是一种降低成本和加快施工进度的砼制品配套产品。

　　充气芯模使用方法

　　1、 入模用绳牵引将桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊穿入有混凝土的筋笼内，并使充气嘴处在外放置。

　　2、 充气A. 打开进气阀门充气，充气时用压力表控制监测桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊气压。B. 当桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊气压达到使用压力时，将进气阀门关闭。(使用充气压力见表三)C. 异型桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊应交替充气直至达到工作压力。D. 注意桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊充气时不得超压。

　　3、 固定与浇筑混凝土A. 在振混凝土时桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊会上浮，因此，必须上、下、左、右加以固定，一般φ250mm桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊箍筋间距为80cm，如直径加大，固定间距相应缩小。B. 浇筑混凝土的方法与实心构件基本上相同，注意使用高频插入或振捣棒从两侧同时振捣，以防桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊左右位移，振捣棒端部位最好不要触及桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊。

　　4、 拆模当混凝土初凝时，打开阀门放气，即可将桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊抽出，时间可视水泥号而定。

　　5、 冲洗桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊，试水检查。

充气芯模制作工艺

    充气芯模从工艺上来说，早期生产的充气芯模工艺全部是冷粘工艺，后来在不断的实践过程中，冷粘工艺慢慢的被热压硫化一次成型的工艺取代了，但是还有部分厂家在使用这个工艺，因为这个工艺生产的充气芯模成本相对较低，但是冷粘工艺生产的充气芯模有一个致命的缺点就是过热时，粘接处会开胶；造成使用寿命远低于热压硫化一次成型生产的充气芯模。

    采用橡胶与防拉布热压硫化一次成型工艺，不仅表面光滑无接缝，而且可以承担足够的混凝土热量及压力。

    其次，同样的工艺在生产原料的选择上不同，生产出的橡胶充气芯模质量也相差很多，天然橡胶和合成橡胶，防拉布强度的选择，这些都直接影响着充气芯模产品的品质，和使用寿命即循环使用的次数。

充气芯模使用注意事项

1、在使用充气芯模前，首先检查钢筋笼钢丝接头及轧丝头不得朝内径方向弯曲，以免扎伤芯模，形成漏气现象。
先浇注钢筋笼底部砼垫层，再用绳将芯模牵引到钢筋笼内，并使纵向接缝朝上。

2、注意：气囊内模使用时必须刷隔离剂，以减少抽模阻力，气囊不允许用机油代替隔离剂，一方面机油对橡胶侵蚀，另一个机油会污染钢筋。用肥皂水稀释，作为脱模剂效果比较理想。皂粉和水的比例大约是1：20

3、打开阀门充气到规定压力，即可关闭阀门、切忌不得超压。

4、异型芯模应交替充气直达规定压力。

5、将进入钢筋笼内的芯模上下左右加以固定。克服上浮力及左右移动。

6、浇筑混凝土后，使用振动棒从两侧同时振捣，防止芯模左右移动。且振动棒段头不可接触芯模，以免穿破漏气。

7、待混凝土初凝后，打开橡胶充气芯模的阀门放气，抽出芯模即可。（脱模时间根据施工情况自定）一般情况为：当手纸肚摁下有清晰指纹时，方可脱模。

充气芯模施工工艺

    应用橡胶充气芯模预制预应力空心板、混凝土板梁，施工方便、操作简单、省工、省料、使用寿命长，适合温度-10℃一+50℃，施工工艺简便、安全、卫生。

充气芯模施工方法

1、将芯模安放到钢筋笼内，并使纵向接缝朝上，充气到规定压力，关闭阀门。避勉振捣混凝土时上浮，必须按施工工艺将上、下、左、右都加以固定，用模板对拉螺丝加压克服上浮。

2、浇注混凝土使用高频插入式振捣器，从两侧同时振捣，防止芯模左右移位，振捣器端头不可接触芯模，以免穿破漏气。

3、待混凝土初凝后即可将芯模抽出，脱模(打开放气阀门)。
