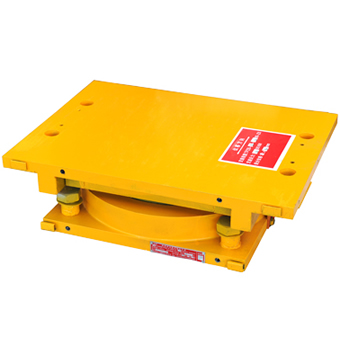

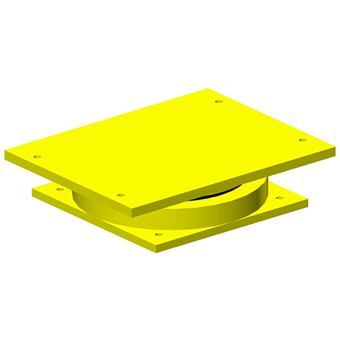

GPZ系列公路桥梁盆式橡胶支座
联系人:魏经理
手 机:13903181580
13903184820
Q Q:271182838
GPZ系列盆式支座有1000-50000KN二十八个级别,每个级别固定(GD)单向活动(DX)和双向活动(SX)三种,本系列支座具有建筑高度低,滑移面摩擦系数小,承载能力大,转动性能灵活,缓冲性能好,构造简单,重量轻,价格便宜等优点,是建筑连续梁式桥的最佳支座。
GPZ系列支座的特点
1、采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面,具有低的摩擦系数,承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。
2、采用密封的橡胶兴不但不大提高了支座的承载能力及橡胶的寿命,更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。
3、支座的构造简单、重量轻、价格便宜。具有明显的经济效果。
4、支座建筑高度低,对桥梁设计非常有利。
GPZ系列支座的性能
1、竖向承载力(支座反力)的分级
本系列盆式橡胶支座的竖向承载力(支座反力)分为31级(0.08MN~60MN):
800KN 1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 4000KN 5000KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN 55000KN 60000KN
2、支座可承受的水平力
固定支座(GD类型)单向活动支座(DX类型),横桥向所能承受的水平力为支座反力的10%。
3、转角
本系列盆式橡胶去座容许的转动角度40°
